A legmodernebb LED fal konstrukciók 2025‑ben három fő technológiai trendet követnek: microLED és miniLED panelek, átlátszó (transzparens) LED falak, valamint rugalmas, moduláris LED rendszerek. Ezek mindegyike magasabb képminőséget, jobb energiahatékonyságot és sokoldalúságot kínál az építészeti, rendezvény- és vezérlőtermi alkalmazásokhoz, mint eddig bármikor.
Az aktuális rendszerek jellemzői
• Rugalmasság: Modern LED falak támogatják a többkártyás, hálózati architektúrákat, ahol a processzor tárolja, irányítja az egész rendszert, és akár több vezérlő küldőmodul (sender kártya) is működhet egy nagy területen.
• Nagysebességű kapcsolatok: Egyre gyakoribb az IP-alapú kommunikáció (Gigabit Ethernet / 10G Ethernet / Száloptika), ami egyszerűbb, gyorsabb, és könnyebben karbantartható rendszert eredményez. Nem ritka már a kábelmentes kapcsolat sem.
• Szoftveres konfiguráció: A processzorokat és a sender kártyákat menedzselő szoftverek lehetővé teszik a valós-idejű (real-time) adatmódosítást, kalibrációt, hibadetektálást és a rendszerfelügyeletet.
MicroLED/miniLED technológia
• A microLED falaknál minden képpont egy önálló, 0,02-0,05 milliméter méretű LED chip, így ultra‑finom pixelosztást (akár P0.3‑0.5 mm), extrém kontrasztot, magas fényerőt és hosszú élettartamot biztosítanak.
• A legtöbb ilyen LED fallal, amely modulárisan bővíthető, szinte bármilyen méret és forma kialakítható. Az új generációs All-in-One változat már komplett vezérlőrendszert és egyszerű szerelhetőséget is kínál.
• A microLED-ek (és egyre gyakrabban a miniLED-ek) 20‑bites színfeldolgozással és AI‑alapú képjavítással dolgoznak, így broadcast‑ (televíziós), vezérlőtermi (pl. diszpécser-, CCTV megfigyelő központ) és prémium kiskereskedelmi (retail) környezetben is bevethetők.

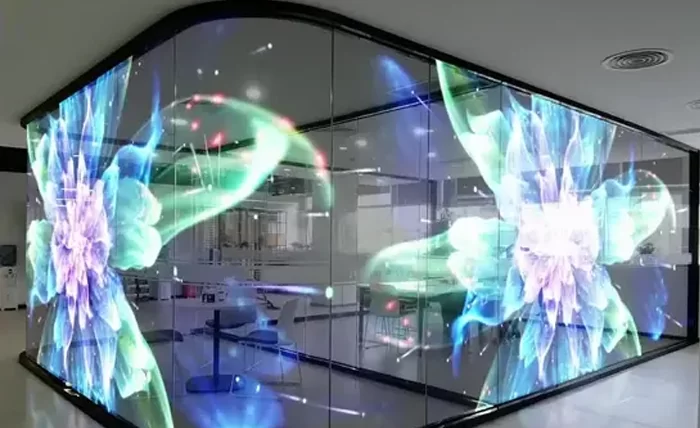

Átlátszó/transzparens LED falak
• A transparent LED display rendszerek ultrakönnyű, vékony, akár 82‑87%‑os átlátszóságú modulokból állnak, amelyek bármilyen üvegfelület mögé egyszerűen telepíthetők, miközben színes, nagy fényerejű képet adnak, de szinte nem zavarják a kilátást.
• Ezek ideálisak üzletportálok, kiállítások, üvegfalas építészeti megoldások, beltéri reklámok számára, és akár 6500 nit fényerővel is rendelkezhetnek.
• A moduláris formájú, könnyű (akár 15 kg/m²‑es) átlátszó LED panelek (LED film) egyszerűen felragaszthatók akár meglévő üvegfelületre is, jelentős hőmennyiséget nem generálnak, önálló hűtés nélkül is működőképesek.
Rugalmas, moduláris LED rendszerek
• A modern LED falak legtöbbje úgynevezett „true modular” szerkezetű, vagyis tetszőlegesen konfigurálható paneles felépítésű, így szabadon méretezhetők, bővíthetők, néhány óra alatt installálhatók és lebonthatók, akár kültéri felületre is.

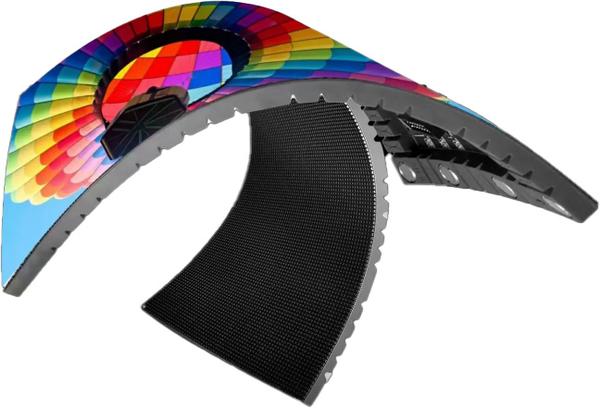

• Létezik lapos, íves, hajlítható és sarkos modul (curved, right-angle panel), mellyel egyedi formák is létrehozhatók (például építészeti sarok, 3D‑s ledfal, szoborszerű installáció).
• Egyes rendszerek már interaktív (touch, gesture), AR‑/AI‑integrált vezérléssel és valós-idejű (real‑time) tartalomkezeléssel (kontent management) működnek, azaz akár valós idejű, interaktív megjelenítést, prezentációt, közönségreakciók vizualizációját is támogatják.
• A GOB technológiát (1*) (Glue on Board / pour-on glass – védőréteg), P1.25‑P2.5 mm finom pixelsűrűség (pixel pitch), extra tartósság és cseppállóság jellemzi, így akár intenzívebb felhasználás vagy mobiltelepítés során is stabilan működik.
A microLED és COB LED technológiák előnyei, hátrányai
microLED előnyei
• Magas fényerő és kontraszt, ideális világos beltéri és kültéri környezetbe.
• Minden pixel önálló, ami kiváló feketeszintet és kiemelkedő képminőséget biztosít.
• Nincs u.n. beégési probléma a szervetlen alapanyagok miatt (hosszabb élettartam).
• Nagyon jó skálázhatóság, így bármilyen méretű és formájú kijelző építhető.
• A gyors válaszidő miatt alkalmas a dinamikus megjelenítésre.
microLED hátrányai
• Magas gyártási költség és bonyolult gyártási folyamat (chipméret, integráció).
• A technológia viszonylag új, emiatt nem annyira elterjedt még.
COB LED előnyei
• Több LED chip-t integrálnak egyetlen modulban, ami egyenletesebb, folyamatosabb fényt eredményez.
• Magasabb fényáramot produkál egy egységen belül.
• Jobb a hőelvezetés, az alumínium alaplapnak köszönhetően.
• Kompakt és hatékony kialakítás, kiváló rezgéscsillapító tulajdonságokkal.
• Alkalmas ipari és kültéri u.n. reflektor világításra, ahol nagy teljesítmény szükséges.
COB LED hátrányai
• Viszonylag nagyobb méretű fényforrás, ami miatt kevésbé alkalmas nagyon finom képi megjelenítéshez.
• Egyenetlenebb lehet a fényeloszlás, ha nem jól tervezték meg.
• Általában alacsonyabb felbontású, mint a microLED.
Ezért elsősorban reflektorokban, downlight (utcai) lámpákban, stúdió- és színházi világításban, valamint minden olyan alkalmazásban használják, ahol kompakt, nagy teljesítményű, stabilan hűtött fényforrás szükséges.
LED falak elektromos fogyasztásának csökkentése
A LED falak energiafogyasztásának csökkentése érdekében többféle lehetőség közül választhatunk. Mindenekelőtt alkalmazzuk a közös katód (common cathode - PCB), valamint a MOSFET technológiát. Beállíthatjuk továbbá az optimális fényerőt és programozhatjuk az intelligens fényerőszabályozást. Optimalizálhatjuk a megjelenítést a frissítési frekvencia csökkentésével, a megfelelő feszültség-szabályozással és megfelelő hatékonyságú (pl. hűtés, fényerő, felbontás, stb.) LED modulok kiválasztásával.
Intelligens fényerőszabályozás és tartalomérzékeny fényerő: Olyan intelligens fényerőszabályozó technológiát alkalmaznak a gyártók, amely automatikusan a megjelenített tartalomhoz igazítja a fényerőt.
Alacsonyabb fényerő & színhőmérséklet: Mesterséges Intelligencia segítségével folyamatosan kontroláljuk (pl. csökkentjük) a LED fal fényerejét, különösen beltéri vagy éjszakai megjelenítés esetén. Amennyiben erre mód van, alacsonyabb színhőmérsékletet választhatunk, mert a magasabb színhőmérséklet több energiát fogyaszt.
Csökkentett frissítési frekvencia: Ha lehet, csökkentjük a képernyő frissítési frekvenciáját, mert a magasabb frekvenciák nagyobb energiafogyasztást eredményeznek.
Mozgás és fényérzékelők, időzítők: A LED fal működéséhez Integrált fény- és / vagy mozgásérzékelőket a LED-k fényerejének beállításához (környezeti fényviszonyokhoz) igazítjuk, míg az időzítőket, az üzemeltetési időszakok programozásához vesszük igénybe.
Rendszertechnika megoldások
A LED falak rendszertechnikája általában magába foglalja a moduláris kijelző elemek mellett a vezérlő- és jelelosztó egységeket, mint például a sender kártyák (küldőkártyák) és a processzorok közötti kapcsolatokat is. Nem szabad elfeledkezni az jelátvitelhez fontos optikai kábelkapcsolatokról sem.
Sender kártya és a processzor kapcsolatának alapjai
• A Sender kártya szerepe: a sender kártya az egyik fő komponens e a rendszernek. Közvetlenül fogadja az adatforrástól érkező videójelet, majd feldolgozás után továbbítja a LED modulokra.
• Kapcsolat a processzorral: A processzor / vezérlőegység adatokat, paramétereket, konfigurációs utasításokat küld a sender kártyának. Ez a kapcsolat fizikai szempontból általában Ethernet, HDMI, DisplayPort vagy egyedi adatátviteli csatlakozó (pl. USB, LVDS) formájában valósul meg.
• Kommunikációs protokollok: A sender kártyák gyakran támogatnak ipari kommunikációs protokollokat (pl. TCP/IP, UDP, GigE). A processzor feladata, hogy az optimalizált adatáramlás érdekében ezeket a protokollokat kezelje, és megfelelő frissítési, illetve szinkronizációs algoritmusokat alkalmazzon.
• Szinkronizáció és időzítés: Nagy felbontású, multi-szektoros vagy multi-kijelzős rendszereknél kiemelten fontos a pontos szinkronizáció, amelyben a processzor és a sender kártya között van egy predefiniált, ideális időalap (pl. PTP – Precision Time Protocol) használata.
A rendszer működése lépésről lépésre
1. Adatküldés a processzortól: A videó tartalom jelfolyamát (adat) a kijelző központi vezérlőjéből hálózati vagy kábeles összeköttetésen keresztül a processzorba küldi az operátor.
2. Jelfeldolgozás: A processzor vagy az IP streaming egység összerakja, konvertálja és optimalizálja a videójelet, majd az adatokat továbbítja a sender kártyának.
3. Jelátvitel a sender kártyán keresztül: A sender kártya fogadja az adatokat, feldolgozza azokat, szükség esetén időzítést igazít, és az eredményt a LED modulok irányába küldi
4. LED modulok megjelenítése: A LED-ek a kapott jelek szerint világítanak, kvadrátomként vagy pixelként formálva a vizuális élményt.

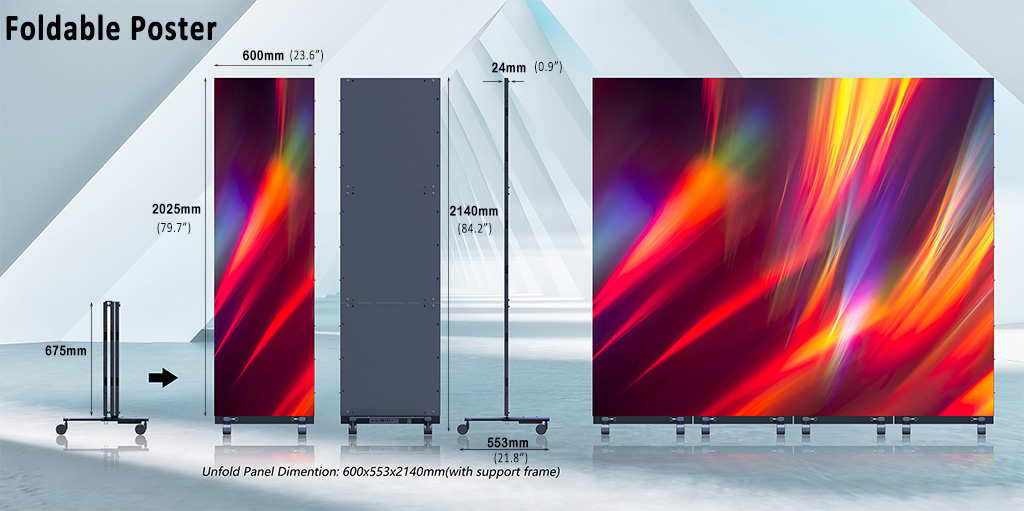

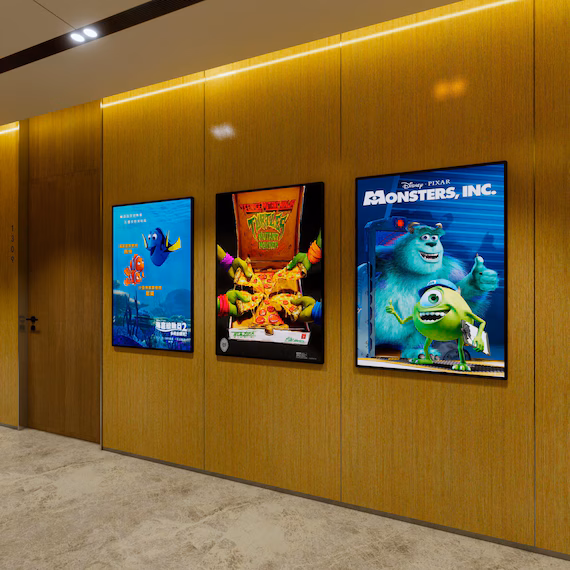

LED Poster
A LED Posterek egyre népszerűbb és hatékonyabb digitális megjelenítők, amelyek különösen alkalmasak retail, rendezvény, és corporate lobby alkalmazásokban. Ezek kompakt, vékony, magas fényerővel és felbontással rendelkező kijelzők, amelyek az LCD és LED technológiák előnyeit ötvözik. A hagyományos u.n. „Roll” poszterek helyett dinamikusan és folyamatosan változó képtartalom (képfolyam) mellett nagy látószögű, éles képet és élénk színeket produkálnak. Egymás mellé telepítve, akár LED falat is ki lehet alakítani belőlük. Beépített playout szerverük DS (digital signage) alkalmazást, de akár dinamikus tartalom lejátszást is lehetővé tesznek.
Jellemzők és előnyök
• Kis méret és könnyű telepíthetőség: A LED posterek könnyen elhelyezhetők falon vagy szabadon álló poszterként, kiváltva a hagyományos papíralapú vagy világító dobozos reklámokat.
• Magas fényerő: Akár 600 nit vagy még magasabb fényerő elérésére képesek, így világos beltéri környezetben is jól láthatók.
• Változtatható tartalom: Távolról frissíthető digitális tartalommal, akár dinamikus, interaktív vizuális elemekkel (pl. AI által szabályozott), az adott közönséghez igazított reklámokkal tölthetjük fel. AI vezérelt kamerákkal, arcfelismerő szoftverrel életkorhoz, nemhez, stílushoz illeszkedő promóciós anyagok lejátszása is lehetséges.
• Energiahatékonyság: a modern LED chipek és vezérlési megoldások révén energiatakarékosak, éjjel - nappali üzemre képesek.
• Többféle felbontás és pixel méret: A piacon különböző ffelbontású posterek vannak, amelyek az adott alkalmazáshoz igazíthatók (például P1.8-tól P3.0 mm pixelméretig).
Alkalmazási területek
• Üzletportálok, bevásárlóközpontok, gyorséttermek, kiállítások, konferenciatermek, irodák belső tereiben.
• Dinamikus hirdetések, menüfalak, event vizuálok, márkaépítés és kommunikáció.
A LED Posterek fő műszaki jellemzői és mérettartománya a következők:
• Pixelméret (Pitch): Jellemzően 1.5 mm és 3.0 mm közötti pixelátmérővel készülnek, amely a képélesség és a nézési távolság alapján van optimalizálva. Finomabb pixelméret élesebb képet biztosít, elsősorban beltéri, közelről nézett alkalmazásokhoz.
• Fényerő: Általában 500–800 nit közötti fényerővel rendelkeznek, így jól láthatóak erős beltéri világításban is.
• Kontrasztarány: Magas kontrasztarány jellemzi ezeket az eszközöket, ami élénk és tiszta megjelenítést biztosít, különösen dinamikus tartalmak esetén.
• Frissítési frekvencia: Legalább 1920 Hz vagy magasabb, ez biztosítja a vibrációmentes megjelenítést mozgóképeknél és videóknál.
• Színmélység: 16 vagy 20 bites, a gazdag színvisszaadáshoz.
• Vezérlési technológia: Többnyire HDMI vagy IP (Ethernet) kapcsolatú, mely lehetővé teszi távoli adatkezelését, szoftveres felügyeletét és konfigurálását.
• Energiafogyasztás: Átlagosan 60–150 watt/m², ami a kisebb méretű, hatékony LED chipeknek köszönhetően alacsonyabb energiafelhasználást eredményez.
• Élettartam: legalább 50,000 órás élettartam, ami az intenzív folyamatos használat során is stabil működést garantál.
Jegyzetek
(1*) A LED GOB (Glue on Board) technológia egy speciális felületvédő eljárás, amely során a hagyományos SMD LED modulok felületét átlátszó, optikai és hővezető képességgel rendelkező Epoxi ragasztóréteggel vonják be, így jelentősen megnövelve a LED modulok védelmét, tartósságát és hatékony hőelvezetését. Az eljárás segítségével javítható a kijelző képminősége és jelentősen csökkenthető a pixelhibák száma.
